Разработка печатных плат в Eagle

Мэттью Скарпино

Мощная гибкая и недорогая система автоматизированного проектирования Eagle — идеальное решение по разработке печатных плат для каждого стартапа, радиолюбителя или студента. Сейчас все проекты Arduino с открытым кодом выпускаются в формате Eagle — если вы хотите разрабатывать новые печатные платы с малыми затратами, этот инструмент следует изучить!
Автор начинает с ясного введения в основные принципы разработки печатных плат. Затем он переходит к проектированию простейшей, потом средней и, наконец, сложной платы, начиная с инвертирующего усилителя и заканчивая одноплатным компьютером на шестислойной плате с сотнями компонентов и тысячами разведенных трасс.
По мере усложнения рассматриваемых устройств вы познакомитесь с самыми полезными функциями Eagle и узнаете, как автоматизировать важнейшие задачи проектирования. Независимо от вашего предыдущего опыта, приведенные полноценные примеры и практический подход помогут вам в создании устройств ошеломляющей мощи и эффективности.

• разберитесь с односторонними, двусторонними и многослойными платами;

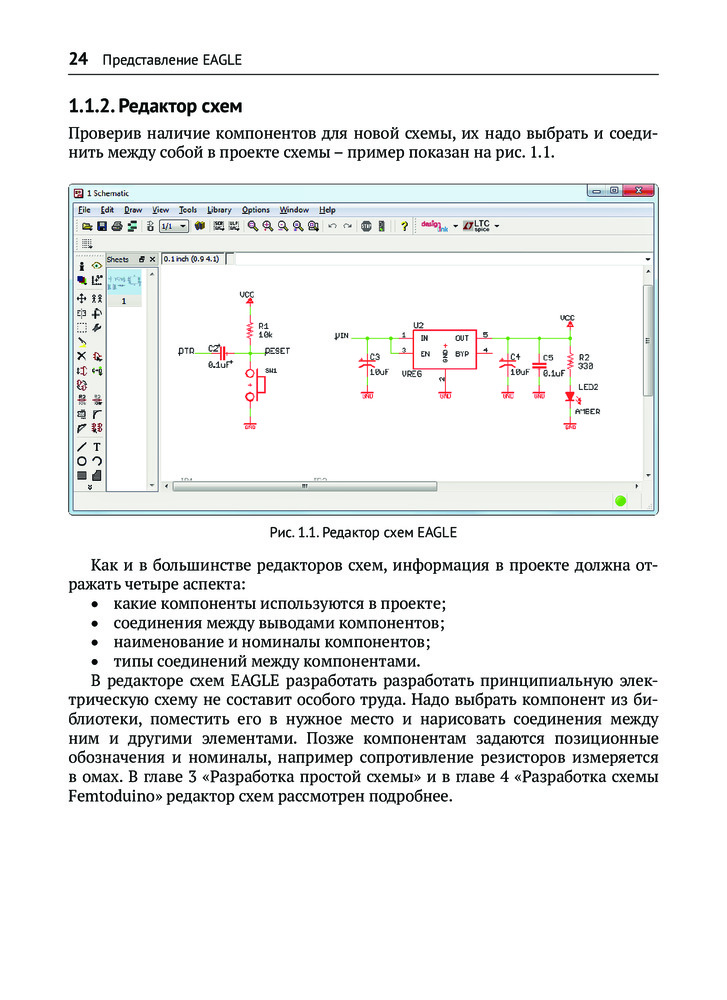

• разрабатывайте практические устройства в редакторе схем;
• превращайте схемы в проекты реальных плат;
• преобразовывайте проекты плат в рабочие файлы Gerber для производства;
• расширяйте возможности Eagle новыми библиотеками и компонентами;
• переключайтесь в LTspice и моделируйте работу схем;
• автоматизируйте простые повторяющиеся операции с помощью команд редактора;
• оптимизируйте разработку схем и генерацию библиотек программами на User Language;
• спроектируйте BeagleBone Black, с высоким быстродействием и 32-разрядной системой на кристалле;
• используйте шины при рисовании сложных связей между компонентами;
• конфигурируйте стеки слоев, создавайте и трассируйте компоненты и разводите высокочастотные сигналы.
